MAX7219 7-Segment Display Interfacing with ESP32 | ESP32





SPI 통신을 사용하여
여러 7세그먼트 디스플레이를 구동하기 위해
MAX7219와 같은 IC를 사용하는
다양한 디스플레이 모듈이 시장에 나와 있습니다.



이러한 모듈 중 하나가 아래 이미지에 표시되어 있습니다.

이 모듈은 캐스케이드에서

단일 7세그먼트 디스플레이를 사용하는 것에 비해

크기가 작고 핀과 와이어가 거의 필요하지 않습니다.

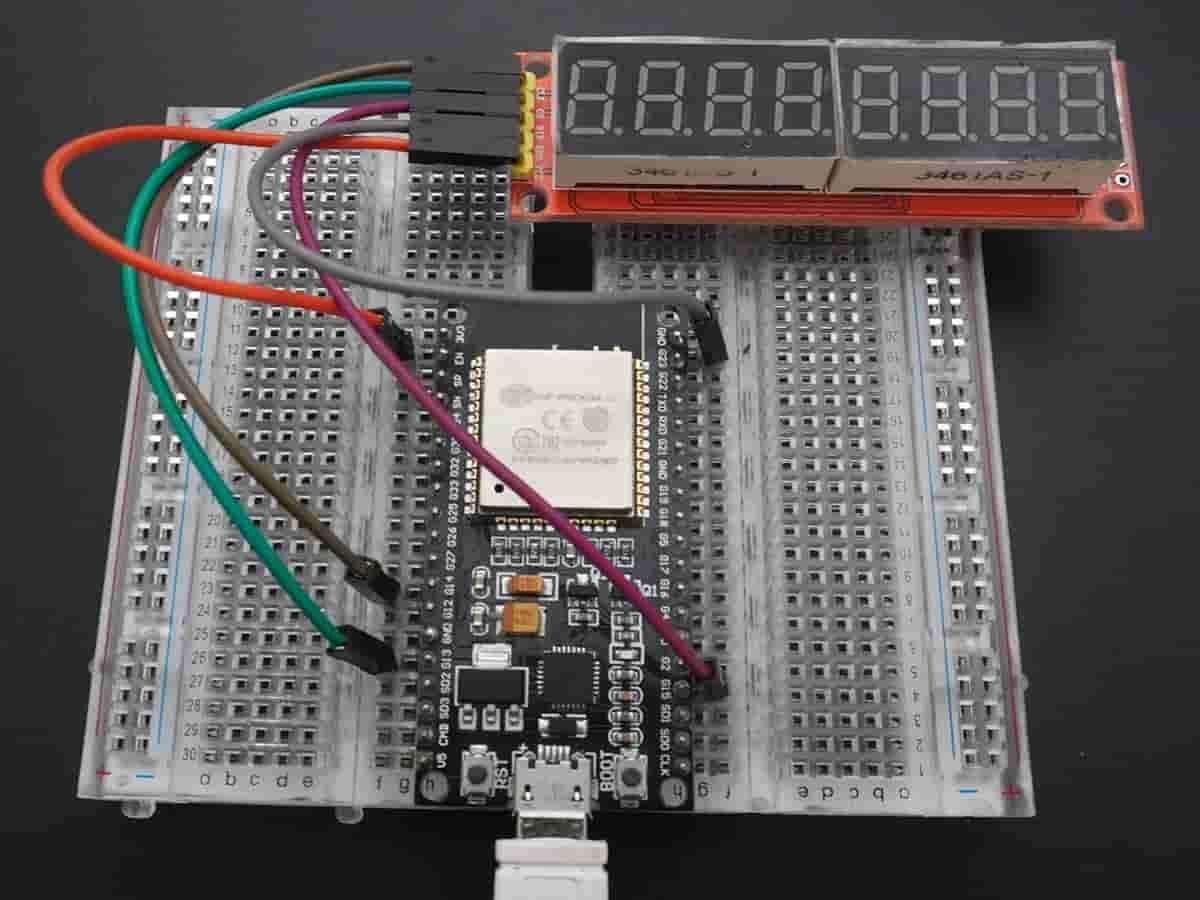

MAX7219 ESP32를 사용한 7세그먼트 디스플레이 하드웨어 연결







Display 0 to 7 Digit on 7 Segment display

여기서는 LedController 라이브러리를 사용했습니다 .

아래 링크에서 라이브러리를 다운로드하세요.

https://www.arduino.cc/reference/en/libraries/ledcontroller/

Code for MAX7219 with ESP32



/**
 * @file LCDemo7Segment.ino
 * @author Noa Sakurajin (noasakurajin@web.de)
 * @brief using the ledcontroller with 7-segment displays
 * @version 0.1
 * @date 2020-12-30
 *
 * @copyright Copyright (c) 2020
 *
 */

#include "LedController.hpp"
/*
 You might need to change the following 3 Variables depending on your board.
 pin 15 is connected to the DataIn
 pin 14 is connected to the CLK
 pin 13 is connected to LOAD/ChipSelect
*/
#define DIN 15
#define CS 13
#define CLK 14

/*
 Now we need a LedController Variable to work with.
 We have only a single MAX72XX so the Dimensions are 1,1.
 */
LedController<1,1> lc;

/* we always wait a bit between updates of the display */
unsigned long delaytime=1000;

void setup() {
  //Here a new LedController object is created without hardware SPI.
  lc=LedController<1,1>(DIN,CLK,CS);
  lc.setIntensity(8); /* Set the brightness to a medium values */
  lc.clearMatrix(); /* and clear the display */
}

void loop() {
  for(int i=0; i<8; i++) {
    lc.setDigit(0,i,i,false);
    delay(delaytime);
  }
  lc.clearMatrix();
  delay(delaytime);
}



• 이제 코드를 업로드하세요. (코드를 업로드하는 동안 ESP32 보드가 부팅 모드에 있는지 확인하세요.)

Output



Let’s Understand the code

SPI 핀 번호 설정

#define DIN 15
#define CS 13
#define CLK 14





사용할 LedController 변수가 필요합니다

MAX72XX가 하나만 있으므로 Dimensions은  1,1입니다.

LedController<1,1> lc;





디스플레이가  업데이트되도록 약간 기다려야합니다.

unsigned long delaytime=1000;



In setup function

여기에  LedController 의 새로운 객체를 생성합니다.

lc=LedController<1,1>(DIN,CLK,CS);



디스플레이 밝기를 중간 값으로 설정

lc.setIntensity(8);



디스플레이 지우기

lc.clearMatrix();



In loop function

자리수를 설정하여 7세그먼트 디스플레이에 표시

for(int i=0; i<8; i++) {
  lc.setDigit(0,i,i,false);
  delay(delaytime);
}



여기서 지연 시간을 기다리세요

delay(delaytime);
